QUAD micromanipulateur 4 axes indépendants
SUTTER INSTRUMENT
Autonome, idéal pour enregistrement in vivo - 4 axes indépendants dont un mouvement coaxial avec une course de 30 mm
sutter_quad_micromanipulateur_flyer.pdfPlus spécifiquement pour le QUAD®, Sutter introduit un véritable quatrième axe pour un déplacement coaxial de l’électrode, selon l’angle exact d'approche souhaité. Cet axe a une course de 30 mm, ce qui étend considérablement la plage de déplacement du système
Caractéristiques :
- Quatre axes indépendants - course de 25 mm en X, Y et Z et course de 30 mm en diagonale pour le mouvement coaxial de la pipette
- Résolution sub-micrométrique (100 nm)
- Le mode silencieux élimine le bruit électrique
- L'affichage indique les coordonnées en mode relatif ou absolu
- Contrôleur compact sans ventilateur occupant un espace réduit du banc de travail
- Utilisation conviviale avec ROE
- Contrôle par bouton-poussoir des fonctions WORK, HOME, LOCK, PULSE et RELATIVE
- Les fonctions robotisées HOME et WORK facilitent le changement des pipettes/micro-électrodes
- Particulièrement adapté pour l'électrophysiologique in vivo
- Interface USB pour le contrôle par ordinateur
Avantages :
- Possibilité de déplacements brefs et rapides (rafales) facilitant la pénétration de la pointe de l’électrode dans la cellule (équivalent de la fonction Buzz de certains amplificateurs)
- Mémorisation de la position de l’électrode / retour à la position de départ

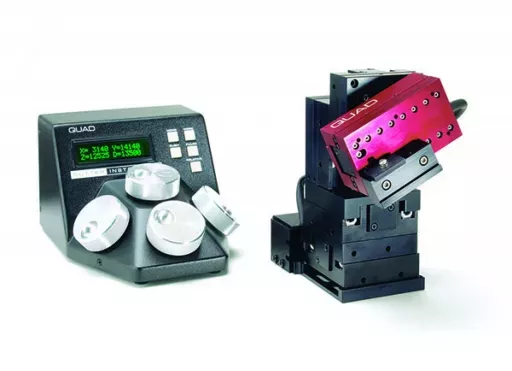

Le micromanipulateur motorisé QUAD® est facile à utiliser et comporte quatre axes indépendants. Chaque axe possède une amplitude de mouvement de 25 mm, un affichage numérique de la position et un contrôle ROE (Rotary Optical Encoder). Le contrôleur compact et intuitif occupe un espace de banc de travail minimal, ne possède pas de ventilateur et est d’utilisation aisée.
Le QUAD® est très simple à utiliser. Sa conception compacte ne nécessite qu’un espace réduit sur le banc de travail. Il possède un contrôle ROE, un affichage numérique indiquant la position de l’électrode et demeure intuitif à utiliser. Les entrées ROE pour chaque axe permettent un contrôle manuel facile de la position de l’électrode.
Cinq boutons idéalement disposés contrôlent toutes les fonctions de base en expérimentateur courante. Un appui et le maintien du bouton WORK mémorise rapidement la position de travail ; un nouvel appui sur WORK renvoie le manipulateur à sa position initiale. HOME envoie le manipulateur à un emplacement pré-défini ou à toute position choisie par l'expérimentateur, fonction particulièrement utile pour changer rapidement d'électrode.
Lorsque la collection des données est imminente, l'électronique d'entraînement du moteur peut être verrouillée en appuyant sur LOCK. Les coordonnées d'affichage peuvent être mises à zéro à n'importe quel endroit en appuyant sur RELATIVE ; le retour aux coordonnées absolues s’effectue en appuyant à nouveau sur RELATIVE.
Enfin, dans le cas d'enregistrements intra-cellulaires, PULSE active une séquence brève d’oscillations mécaniques induisant des micro-mouvements rapides de la micro-électrode, facilitant ainsi la traversée de la membrane cellulaire.
Autres caractéristiques :
| Courses |
25 mm en X, Y et Z, 30 mm en diagonale |
| Dérive | <1µm/4heures |
| Dimensions/poids | 14cm x19cm x10.2cm / 1.0Kg |
