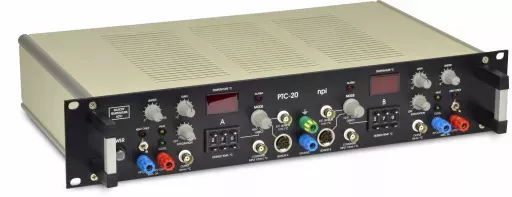

PTC-20 Régulateur de température à 2 canaux (chauffage et refroidissement)

Régulateur de température à deux canaux par effet Peltier

Mots-clé ptc20

Caractéristiques :



  • Le système de contrôle de température PTC-20 est conçu pour le chauffage et le refroidissement de la préparation pour des expériences électrophysiologiques.

  • Le système PTC-20 dispose de deux canaux de contrôle de température entièrement indépendants.

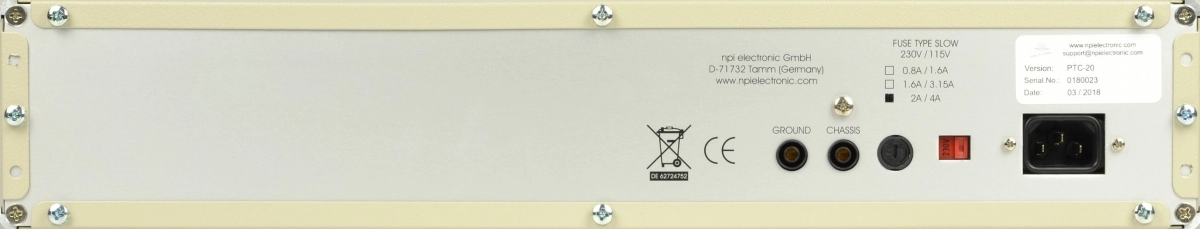

  • Le système est logé dans une armoire de montage en rack standard de 19 pouces avec un bloc d'alimentation intégré et des éléments de refroidissement pour les dispositifs d'alimentation.

  • Le système PTC-20 garantit un fonctionnement à faible bruit et possède des caractéristiques de protection spéciales pour éviter d'endommager la préparation.

  • Le système PTC-20 intègre :

  • Deux thermomètres électroniques pour les petits capteurs à semiconducteurs (norme R2252 : le capteur a une résistance de 2252 Ω à 25°C, ou en option PT 100, soit 100 Ω à 0°C)

  • Deux affichages numériques de température (XX. X °C)

  • Un contrôle de valeur réglé avec lecture directe (XX. X °C)

  • Un contrôleur PI (intégrale proportionnelle) avec paramètres réglables

  • Une unité de commande de puissance de sortie et un étage de sortie bipolaire de grande puissance (± 15 V C.C., fonctionnement continu) pour les éléments Peltier (chaleur/refroidissement) ou les charges résistives (chaleur seulement) avec des circuits de protection électroniques. Pour la production de chaleur seule, la sortie bipolaire peut être commutée en opération unipolaire (+ 15 V). La puissance de sortie est protégée et limitée électroniquement. La tension de sortie maximale est d'environ 15 V, le courant est limité à 5 A.



Autres caractéristiques :



Pour le chauffage et le refroidissement

Deux canaux de contrôle indépendants

Sortie CC bipolaire ± 15 V, 3 A max. par canal



Données techniques :



Entrée capteur : pour semi-conducteurs 2252 Ω à 25°C (standard) ou platine 100 Ω à 0°C, précision typiquement 0,1°C à 25°C, avec protection électronique



Entrée capteur (mode EXT.) : 1mV/°C



Alarme et coupure : déconnecte la sortie d'alimentation si la température est inférieure à + 2°C (capteur non raccordé ou cassé) ou supérieure à + 60°C (capteur court-circuité) ; autres gammes possibles



Affichages numérique : 3 1/2 chiffres, XX. X°C (température du capteur A ou B) ou XX. X V (tension à la sortie de puissance)



Entrée de commande : entrée analogique, 10mV/°C, via connecteur BNC



Réglage de la valeur : commande numérique, plage : 02,0°C à 60,0°C (autres gammes possibles), XX. X°C ou 0-100 % de la tension de sortie (modes DIRECT)



Sortie de température (A, B) : sorties analogiques, 10mV/°C, via connecteur BNC ; impédance de sortie : 250 Ω



Puissance de sortie : ± 12 V/3 A pour chaque canal, protégé contre les courts-circuits, continu DC



Limiteur : commande pour la tension de sortie avec une plage linéaire de 0 à 100 %



Contrôle : contrôleur PI (intégrale proportionnelle), précision : ± 0,2°C, plage de gain 10-10K, temps d'intégration 50 ms-20 s (échelle logarithmique) précision de mesure : 0,1°C à 25°C



Puissance requise : 115/230V AC, 60/50 Hz, fusible 4/2A lent



Dimensions :

  • Armoire 19 " (483 mm), 10 " (250 mm),
  • 3,5 " (88 mm)
